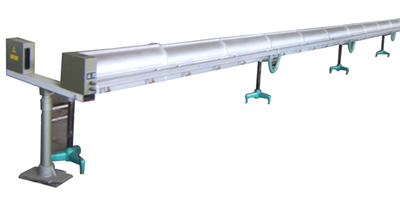

真空跑道

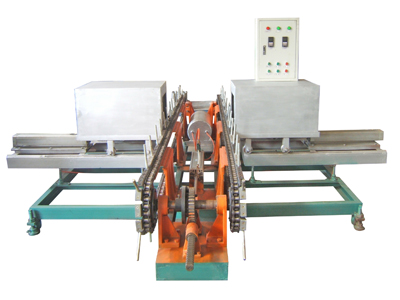

牽引機構

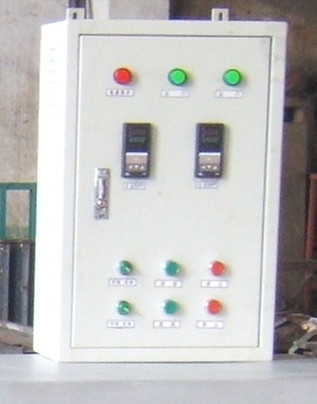

電氣控制箱
包裝機
PLG型水平拉管機組

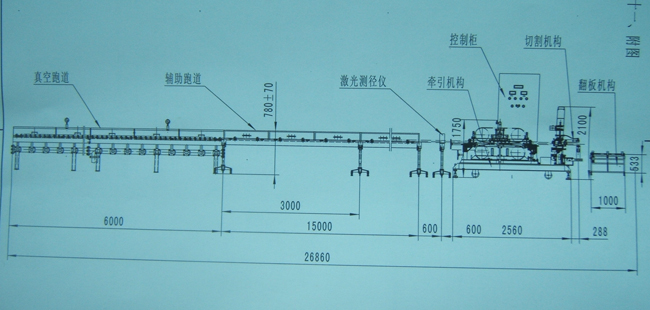

本機適用于拉制藥用包裝玻璃管、電光源用玻璃管、太陽能玻璃管、玻璃棒等。該機匯集國內外的先進拉管技術,采用了垂直引下、水平牽引、變頻調速、自動測徑、自動切割、自動分選等生產工藝。該機組由真空跑道、輔助跑道、牽引機、切管機、翻板機構、激光測控、電氣控制等組成。
主要參數
1. 拉制玻璃管規格:
直徑 Ф5~72mm
壁厚 0.5~2mm
長度 800~3000mm
2. 自動切割長度誤差 ±3mm
3. 拉管速度 20~50m/min
4. 牽引輪角度調整范圍 ±2°
5. 分選板翻動速度 120次/min
6. 激光測徑范圍
單光路 Ф2~45mm
雙光路 Ф44~120mm
7. 上壓輪壓力調節范圍 0~0.3MPa
8. 電源(三相) 380V±10%
9. 功率 2.57KW
10. 氣源 0.3MPa
11. 水源 自來水
12. 牽引機外形尺寸 2400x1200x1800mm
13. 牽引機重量 2000Kg
